コイラー/下取型束取コイラー

コイラー/下取型束取コイラー
コイラー MC/ZC Series
・ダイス付き、ダイス無し及び遊星ギア機構付き、遊星ギア機構無しのタイプから選択頂けます。
・安定した巻き数を形成する為、ブロック部で引取、巻取を分け品質UPに対応しております。
・線材自動カット、キャリア自動交換装置の採用により無人化運転が可能です。
・線受台でのパターン巻きなどの採用により荷姿の良い巻取が可能です。

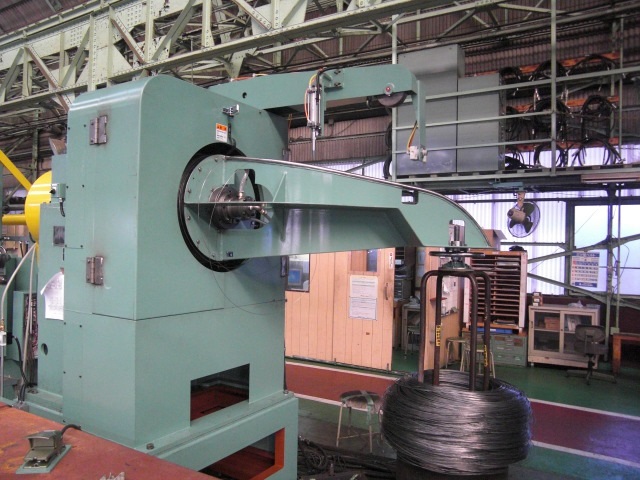

Model XZCA610
Model XZCA610

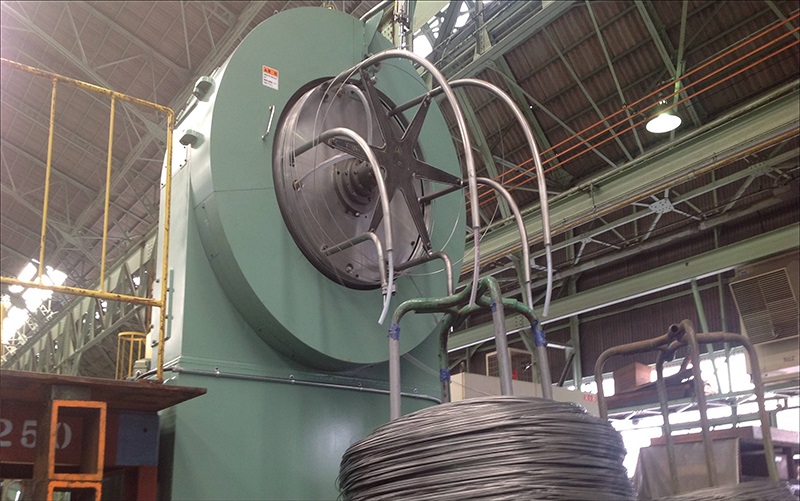

Model XMCR760
Model XMCR760
標準ブロック径(ømm) 760 610 405 305
型式 MCR ZCR MCA ZCA MCE ZCE MCG ZCG
最高速度(m/min) 400 600 700 1000 700 1000 650 1000
引抜力(kg) 1500 1000 400 200
最大作業線径(ømm) 5.0 3.5 1.8 1.2
モーター(kW) 22~37 19~30 11~22 7.5~15
下取型束取コイラー UW Series
硬鋼線、バネ用鋼線、ステンレス鋼線、その他非鉄・合金線や各種メッキ線の束取りに最適です。
自然落下+ 線受けアームエレベーター機構により線クセが安定し、非常に良好な状態で製品が得られます。
端末クセ付け用キャスティングローラーやオートカッター・キャリア自動交換装置等の採用により、連続の無人運転が可能です。
巻き始め時の先端飛び出し防止装置(PAT.1982684)により、安定した自動交換が行えます。

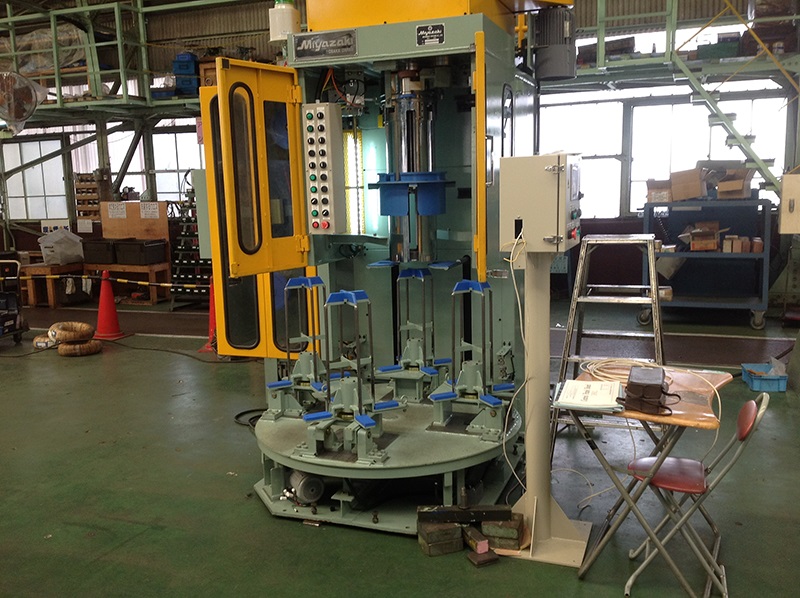

Model UWG300-T4 キャリア自動交換タイプ
Model UWG300-T4
キャリア自動交換タイプ

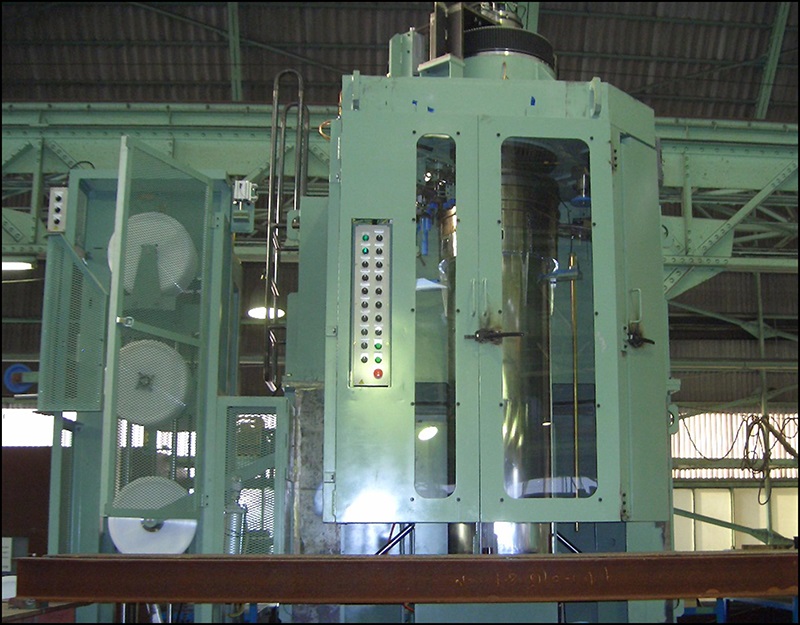

Model UW1200
Model UWI200

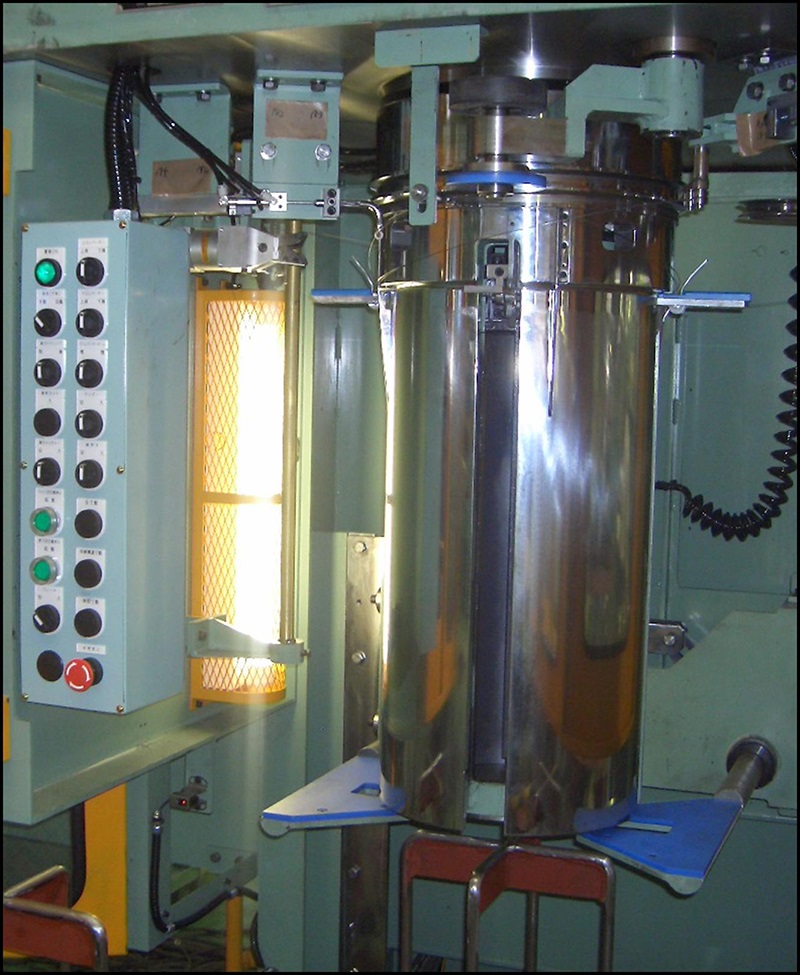

ダンサーストレート式伸線機との接続
ダンサーストレート式伸線機との接続

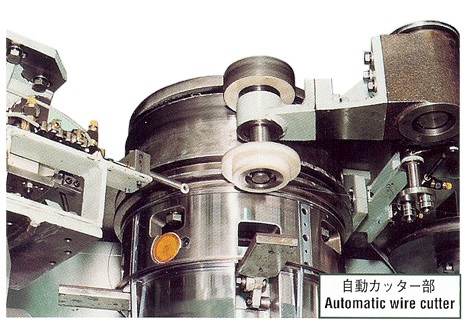

自動カッター部
自動カッター部

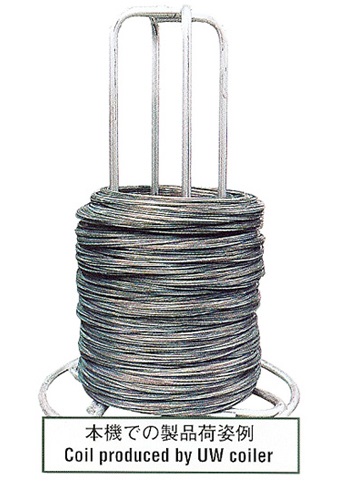

本機での製品荷姿例
本機での製品荷姿例
UW series(下取式巻取機) UWT 860 UWA 760 UWA 610 UWC 550 UWE 400 UWG 300 UWI 200 UWI 150
巻取線径(ømm) 1.8~6.9 1.8~4.5 1.6~3.3 1~2 0.7~1.4 0.4~0.9 0.25~0.6 0.1~0.3
巻取速度(m/min) 200 200 500 500 400 400 350 300
モータ(Kw) 18.5 15 5.5 5.5 5.5 3.7 2.2 2.2
巻取重量(kg) 2,000 1,000 500 500 200 50 25 10
