乾式連続伸線機

乾式連続伸線機
  • 貯線式・ストレート式・ダンサー式と
    多彩な機械ラインナップにより対応可能です。
  • 当社オリジナルの優れたブロック・ダイスの
    冷却方式を採用し製品品質UP に貢献します。
  • 機械勝手やカバー等の詳細部にも
    ユーザー要望に応え対応します。
貯線型連続伸線機 XD Series
・様々な作業サイズや作業線種にも多彩なラインナップで対応可能です。
・無段変速での自由な稼働速度及び断線せず機械を停止する当社オリジナル急停止回路を設け作業効率UPを図ります。
・当社特許の自動貯線コントロールシステムにより自動で巻き数制御を行います。

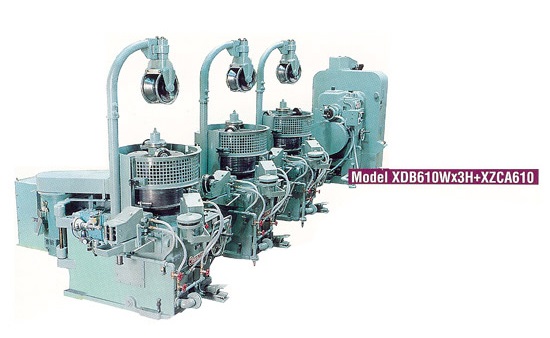

Model XDB610Wx3H+XZCA610
Model XDB610Wx3H+XZCA610

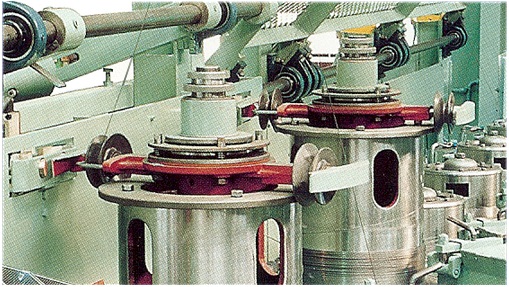

自動貯線量コントロール装置
自動貯線量コントロール装置

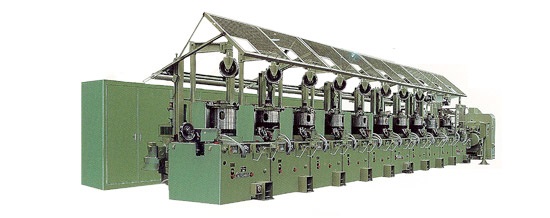

Model XD550x10H
Model XD550x10H

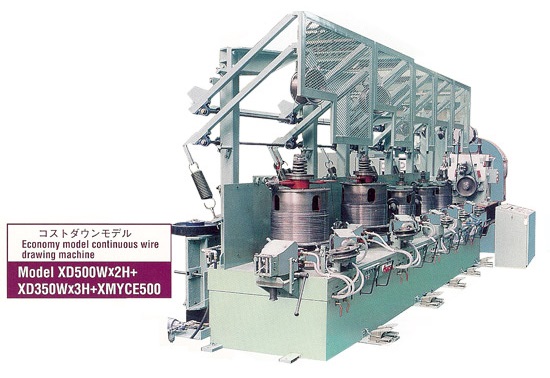

Model XD500Wx2H+XD350Wx3H+XMYCE500 コストダウンモデル
Model XD500Wx2H+XD350Wx3H+XMYCE500
コストダウンモデル

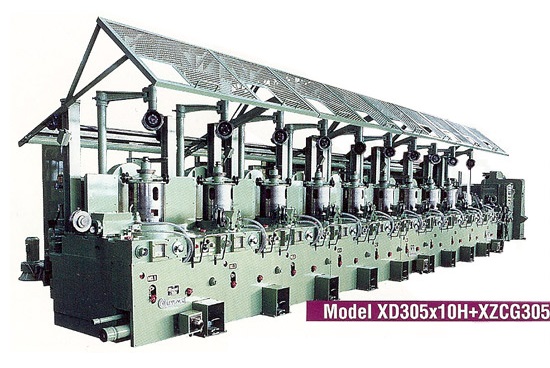

Model XD305x10H+XZCG305
Model XD305x10H+XZCG305
型式 XDR XDA XDB XDC XDE XDG
標準ブロック径(ømm) 760 610 610(550) 460 405 305
引抜力(kg) 6,000 3,500 3,000 2,300 1,800 1,000
最大供給線径(ømm) 9.5 6.35 6.35 5.5 5.0 3.6
最小仕上線径(ømm) 3.0 1.6 1.6 1.2 0.7 0.5
仕上線速(m/min) 400 600 1000 1000 1000 1000
モーター(kW) 22~45 22~45 22~45 18.5~30 11~22 7.5~15
ストレート型連続伸線機 DD/HDD Series
・逆張力伸線によるストレート型伸線機では太径線材の均一な加工に適しています。
・ダンサー式では一定テンションでの加工が可能です。
・速度制御による急停止機能により断線せず停止し機械効率UPに適しています。
・ブロック冷却は当社オリジナルの宮﨑式スパイラルナロー方式を採用し優れた冷却効果が得られます。

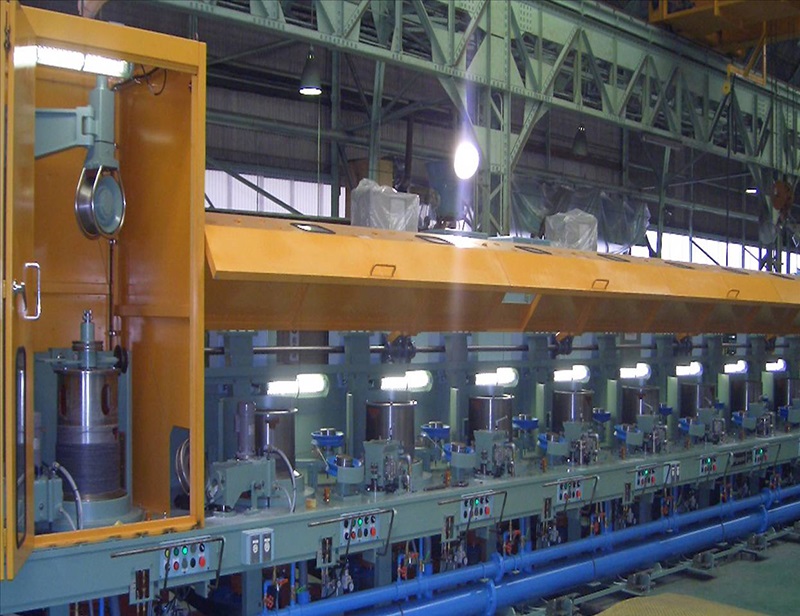

Model XD710+DD010Ax9H
Model XD710+DD010Ax9H

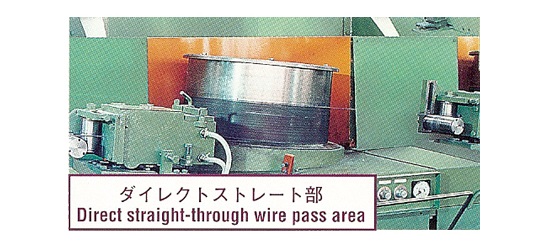

ダイレクトストレート部
ダイレクトストレート部
Model DD760Ax8H
Model DD760Ax8H

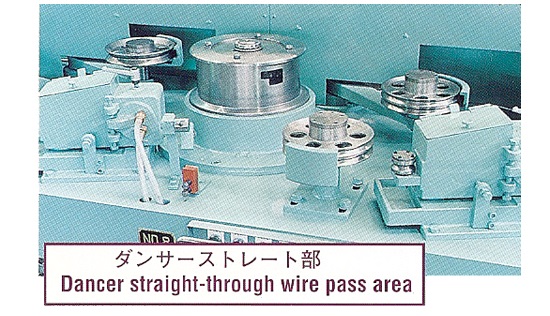

ダンサーストレート部
ダンサーストレート部

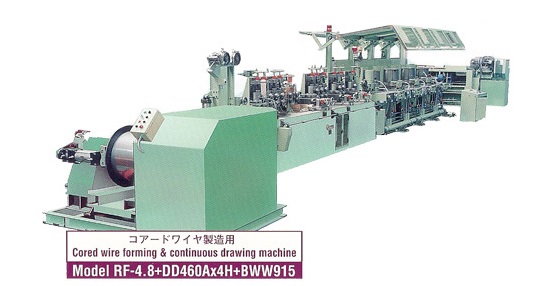

Model RF-4.8+DD460Ax+4H+BWW915 コアードワイヤ製造用
Model
RF-4.8+DD460Ax+4H+BWW915
コアードワイヤ製造用

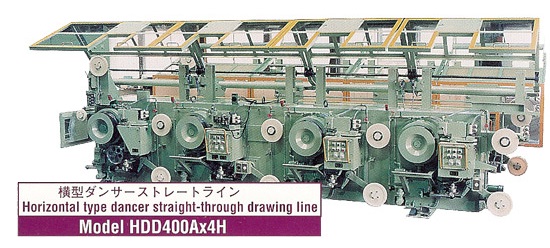

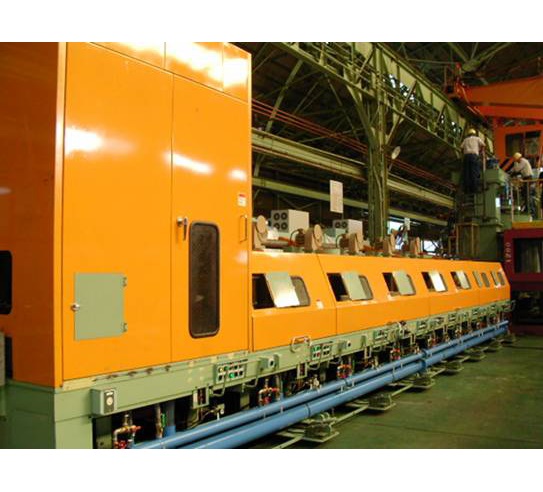

Model HDD400Ax4H 横型ダンサーストレートライン
Model
HDD400Ax4H
横型ダンサーストレートライン

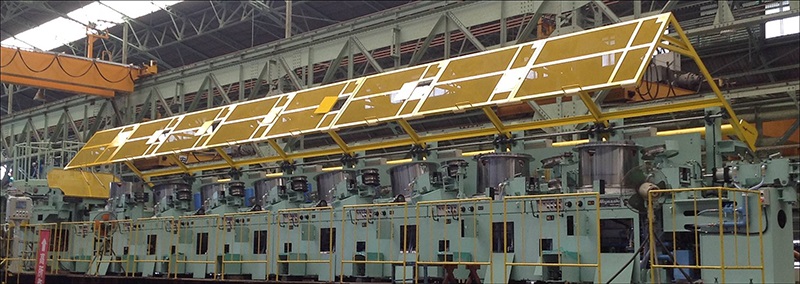

カバー例1
カバー例1

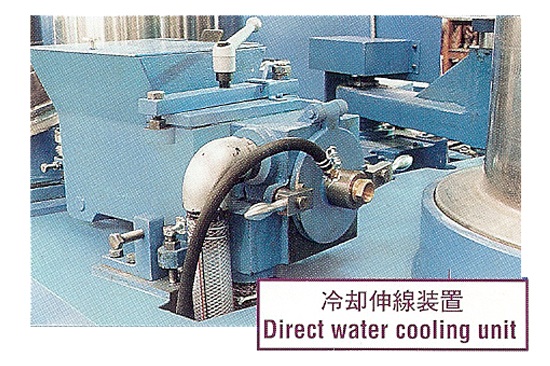

冷却伸線装置
冷却伸線装置
型式 DDT DDS DDA DDE DDG DDI
標準ブロック径(ømm) 900 760 610 405 305 250
引抜力(kg) 12,000 8,500 3,500 1,800 1,000 400
供給線径(ømm) 16.0~10.0 13.0~7.0 9.0~4.5 5.0~2.6 3.0~1.6 1.6~0.8
仕上線径(ømm) 9.0~4.0 7.0~3.0 5.0~2.0 2.5~0.9 1.0~0.4 0.45~0.22
仕上線速(m/min) 300 400 600 1000 1000 1000
モーター(kW) 45~75 37~55 22~45 11~22 7.5~15 1.5~5.5
その他付帯設備
サプライ(ペイオフ)
- スイフト式、上取式、ハンガー式と用途に合わせ多彩なラインナップを提案出来ます。
尖付装置
- ロール式尖付、切削尖付、スエージング式と用途に合わせ取り揃えております。
Model SDS2000 スイフト式サプライスタンド(オーバーラン防止制御付)
Model SDS1000
スイフト式サプライスタンド(オーバーラン防止制御付)
Model SDU2000 上取式サプライスタンド
Model SDU2000
上取式サプライスタンド
Model SM30 スエージングマシン
Model SM30
スエージングマシン
Model SPR100-C 尖付ロール機
Model SPR100-C
尖付ロール機
Model CMP 切削尖付機
Model CMP
切削尖付機
