湿式スリップタイプ連続伸線機/細線用湿式連続伸線機

湿式スリップタイプ連続伸線機/細線用湿式連続伸線機
  • ロッド材(φ8.0mm)の荒引用から極細線用(φ0.05mm)まで豊富なラインナップ
  • 潤滑はシャワー式から全没式と多彩なラインナップがあります。
湿式スリップタイプ連続伸線機 WDH Series
湿式スリップタイプ(タンデム型)伸線機は、銅線・アルミ線のロッドブレイクダウン伸線、鉄線・鋼線で仕上がり表面に光沢を必要とする場合の水引き伸線に適しています。伝動による騒音・振動対策として、キャプスタン駆動部にはウォームギア・スパイラルベベルギアを採用しています。製品取り出しには、ボビン取り(スプーラー)、キャリア取り(ノンストップコイラー・ベンディングコイラー(ベンダー))等を選択頂けます。専用のドラム式長尺尖付機(DPRタイプ)も用意しております。
Model WDH450x7D-V610+XMYCA610
Model WDH450x7D-V610+XMYCA610
Model WDH450x11D-H560
Model WDH450x11D-H560
型式 WDH 450 x 7D-V610 WDH 450 x 5D-V610
主モーター(kW) 130KW4P 100KW6P
供給線径(抗張力) 5.5ø~7.0&ø;mm(50kg/mm2) 5.5ø~7.0&ø;mm(50kg/mm2)
仕上線径 1.8ø~5.0ømm 2.6ø~5.0ømm
速度 max.600m/min~ max.450m/min~
ダイス数 max.7 ダイス max.5 ダイス
仕上げ線の荷姿及び取出し コイラーによるキャリア取り、又はスプーラーによるボビン取り

その他ご要望により設計・製作致します。

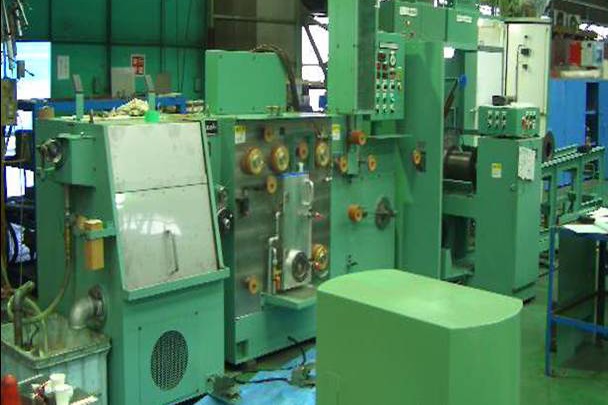

細線用湿式連続伸線機 WDC Series
細線用の湿式多段・多軸コーン伸線機は、硬・軟鋼線、銅線、CO2ワイヤ、ステンレス鋼線、その他非鉄・合金線の細径の伸線や、各種メッキ線のアフタードローに適しています。仕上線径に応じて、横2軸、横4軸、横2軸上下2段タイプ等を選択頂けます。自動スプーラーを接続する事により、夜間など長時間の連続無人運転が可能です。その他キャリア取(コイラー)・束取(下取巻取機)の接続も可能です。また、通電焼鈍(アニーラー)の接続も可能です。
Model WDC260x25D-H200+BWW150/200
Model WDC260x25D-H200+BWW150/200
Model SWC80x20D+BWS100 極細線用
Model SWC80x20D+BWS100
極細線用
Model SWC194×26 アニーラー付き
Model SWC194×26
アニーラー付き
Model WDC300X11D_H200+UWI200 下取型束取コイラーを接続
Model WDC300X11D_H200+UWI200
下取型束取コイラーを接続
