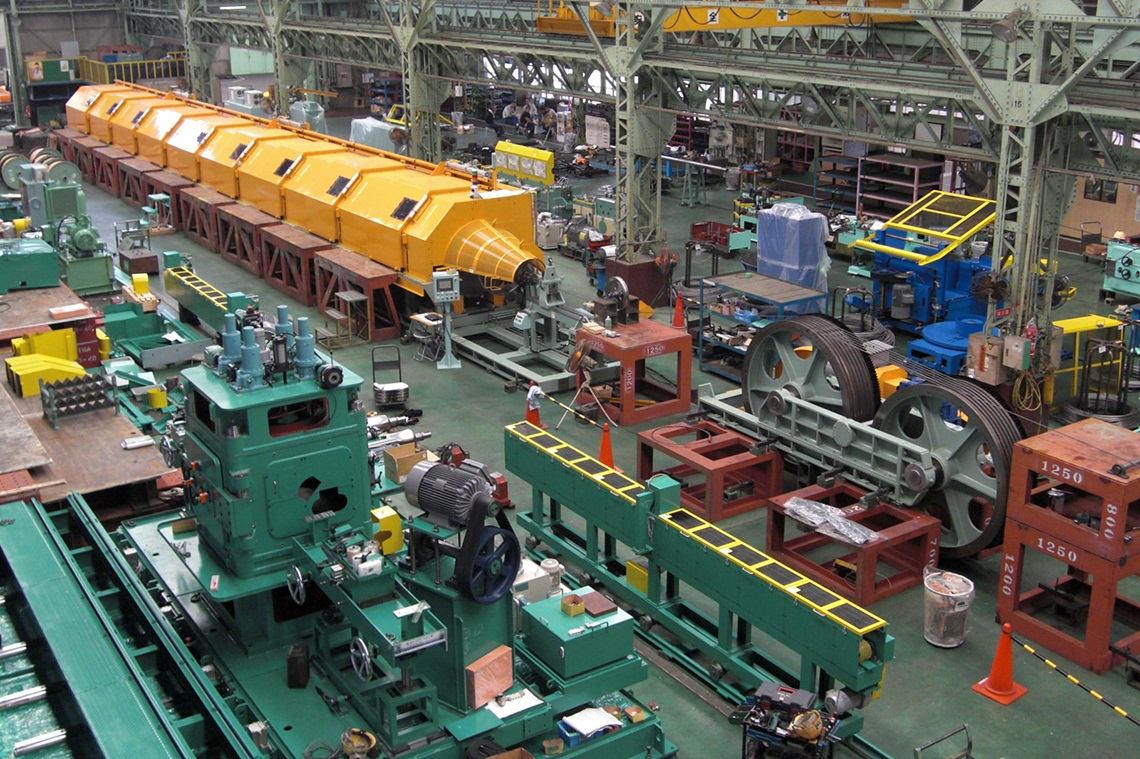

鋼線用撚線機

鋼線用撚線機
  • 自動車、造船、吊り橋、建築、水産業と
    あらゆる分野で活用されるワイヤー製品の熱線機です。
  • 細径からΦ200mmまでの
    鋼線用熱線機を取り揃えております。

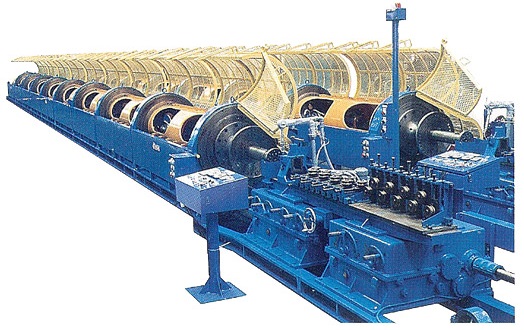

筒型高速撚線機 BSS/HSS Series
・特殊ベアリングにて支持するBSSとアンダーローラーにて支持するHSS Series を取り揃えております。
・各種ボビン支持及び着脱方式は手動・エアー式等々、用途やユーザー要望にて提案、採用出来るよう多彩なラインナップを取り揃えております。
・ボビンブレーキ制御は機械式のみでなく電気式ブレーキ制御も取り揃え、張力制御が可能です。
・オプションにて撚口に動張力測定装置を設け、運転中での張力の可視化、管理、調整が可能です。
・安全カバーは騒音軽減も考慮し剛性のあるカバーを多数取り揃えております。
・品種、使用油が違う作業を行う設備についてはガイドパイプを2系統設け清掃、段取り換え等の手間、ロス時間を軽減出来る機構も提案可能です。

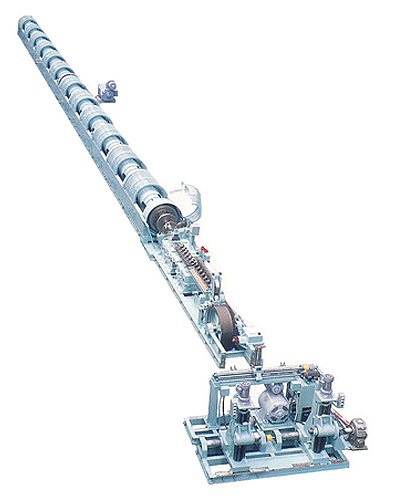

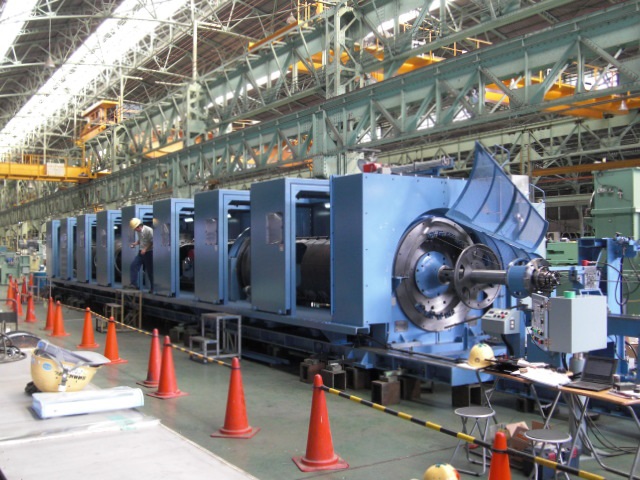

Model HSS1000x9B
Model HSS1000x9B

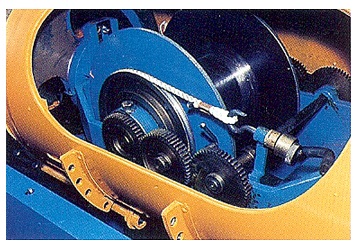

チューブ内
チューブ内
Model BSS760x8B
Model BSS760x8B
Model BSS450x18B
Model BSS450x18B
Model BSS450x24B
Model BSS450x24B

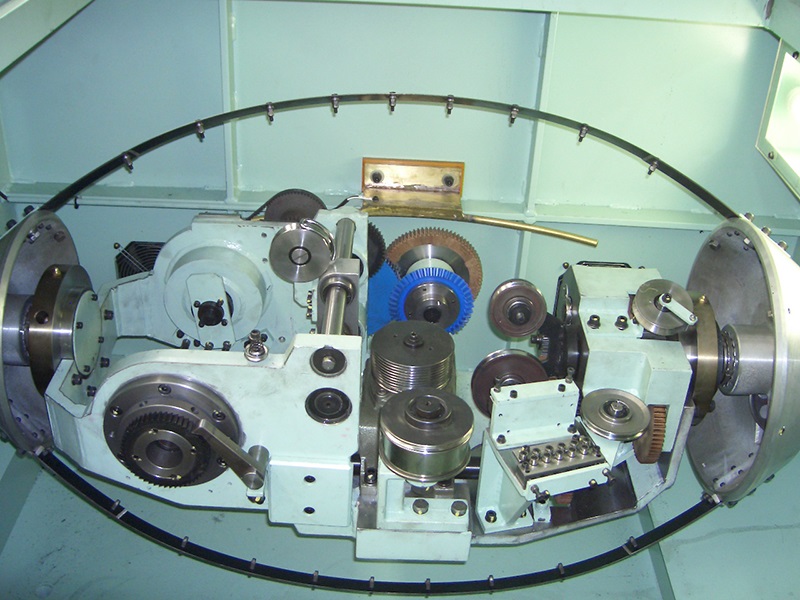

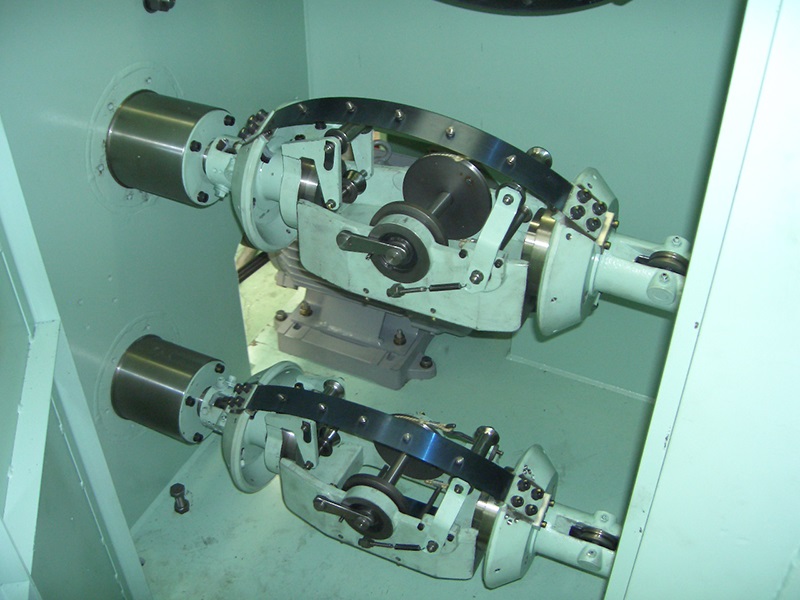

クレードル
クレードル
機種回転数(r.p.m)モーター(kW)単線径(mm)
BSS150x6B
BSS150x12B
BSS150x18B
BSS150x24B
BSS150x30B
3,600
3,500
3,400
3,300
3,200
11
15
22
22
30
0.6~0.2
0.5~0.2
0.5~0.2
0.5~0.2
0.5~0.2
BSS200x6B
BSS200x12B
BSS200x18B
BSS200x24B
BSS200x30B
2,400
2,300
2,200
2,100
2,000
15
18.5
22
30
37
0.9~0.3
0.8~0.3
0.8~0.3
0.8~0.3
0.8~0.3
BSS250x6B
BSS250x12B
BSS250x18B
BSS250x24B
BSS250x30B
1,900
1,800
1,700
1,600
1,500
18.5
22
37
37
45
1.2~0.4
1.0~0.4
1.0~0.4
1.0~0.4
1.0~0.4
BSS300x6B
BSS300x12B
BSS300x18B
BSS300x24B
BSS300x30B
1,550
1,450
1,350
1,250
1,150
22
30
45
45
55
1.6~0.5
1.4~0.5
1.4~0.5
1.4~0.5
1.4~0.5
BSS350x6B
BSS350x12B
BSS350x18B
BSS350x24B
BSS350x30B
1,200
1,150
1,100
1,050
1,000
22
37
55
65
75
2.0~0.7
1.8~0.7
1.8~0.7
1.8~0.7
1.8~0.7
BSS400x6B
BSS400x12B
BSS400x18B
BSS400x24B
BSS400x30B
1,000
950
900
850
800
30
45
65
75
90
2.3~0.9
2.0~0.9
2.0~0.9
2.0~0.9
2.0~0.9
BSS450x6B
BSS450x12B
BSS450x18B
BSS450x24B
BSS450x30B
900
850
800
750
700
37
65
110
110
132
2.9~1.0
2.6~1.0
2.6~1.0
2.6~1.0
2.6~1.0
BSS500x6B
BSS500x12B
BSS500x18B
BSS500x24B
BSS500x30B
800
750
700
650
600
55
90
150
190
190
3.5~1.2
3.2~1.2
3.2~1.2
3.2~1.2
3.2~1.2
BSS600x6B
BSS600x12B
BSS600x18B
BSS600x24B
BSS600x30B
800
700
650
600
550
75
132
190
225
225
4.0~1.4
3.5~1.4
3.5~1.4
3.5~1.4
3.5~1.4
BSS760x6B
BSS760x12B
BSS760x18B
BSS760x24B
BSS760x30B
650
600
550
500
450
110
190
225
265
265
5.5~1.6
5.0~1.6
5.0~1.6
5.0~1.6
5.0~1.6
機種回転数(r.p.m)モーター(kW)単線径(mm)最大ロープ径(mm)
HSS610x6B
HSS610x9B
HSS610x12B
700
650
600
75
90
110
4.5~1.8 22
HSS760x6B
HSS760x9B
HSS760x12B
600
550
500
90
110
150
5.5~2.3 26
HSS915x6B
HSS915x9B
HSS915x12B
400
400
380
110
150
190
6.0~3.0 32
HSS1000x6B
HSS1000x9B
HSS1000x12B
350
350
320
150
190
225
6.0~3.0 36
HSS1270x6B
HSS1270x9B
HSS1270x12B
250
250
220
150
190
225
6.0~2.6 42

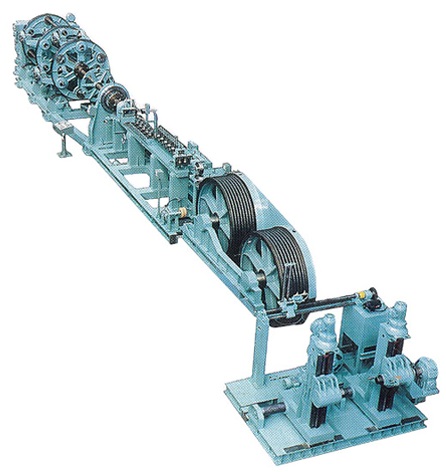

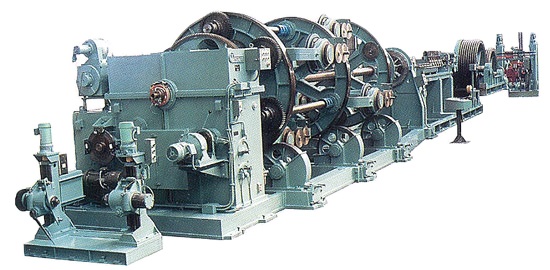

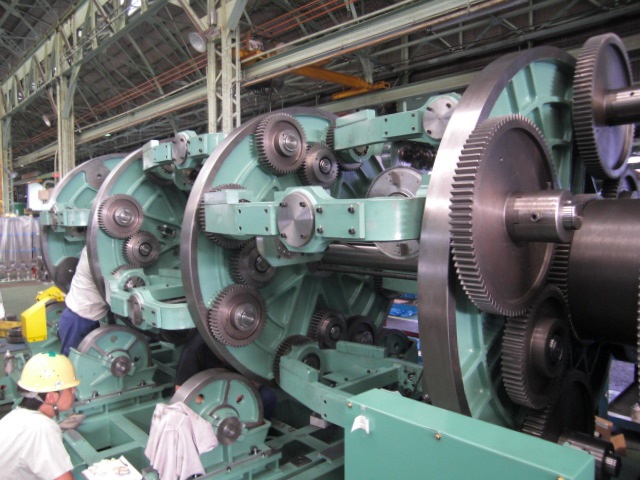

籠型撚線機 PSC Series
・ボビンブレーキ制御は機械式のみでなく電気式ブレーキ制御も取り揃え、張力制御が可能です。
・オプションにて撚口に動張力測定装置を設け、運転中での張力の可視化、管理、調整が可能です。
・細径からΦ200mmの極太径まで実績と経験にて対応します。

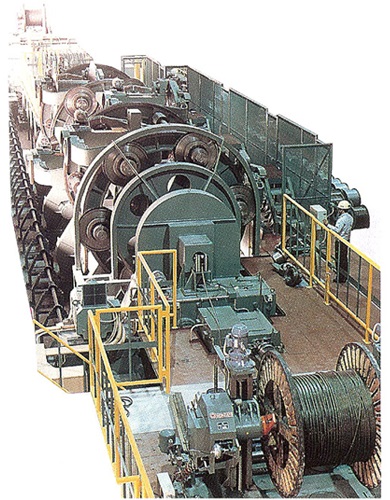

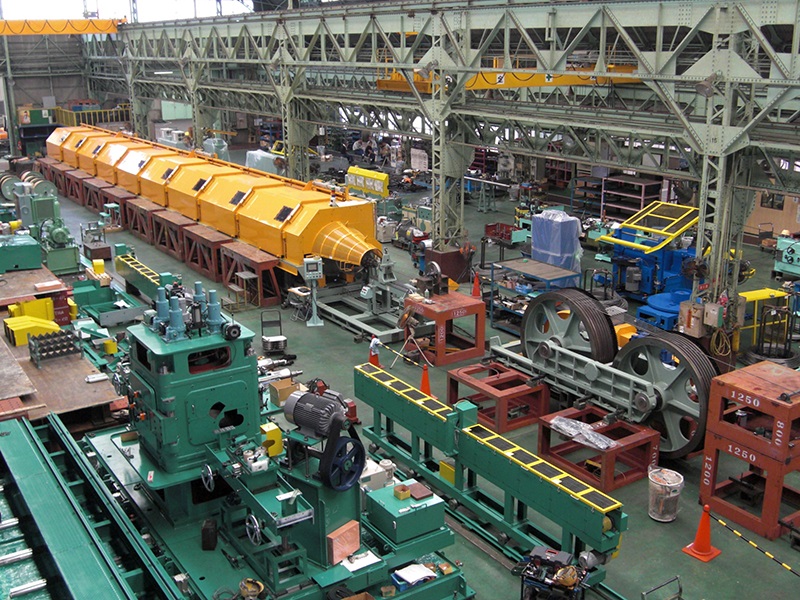

Model PSC1000x6B
Model PSC610x24F

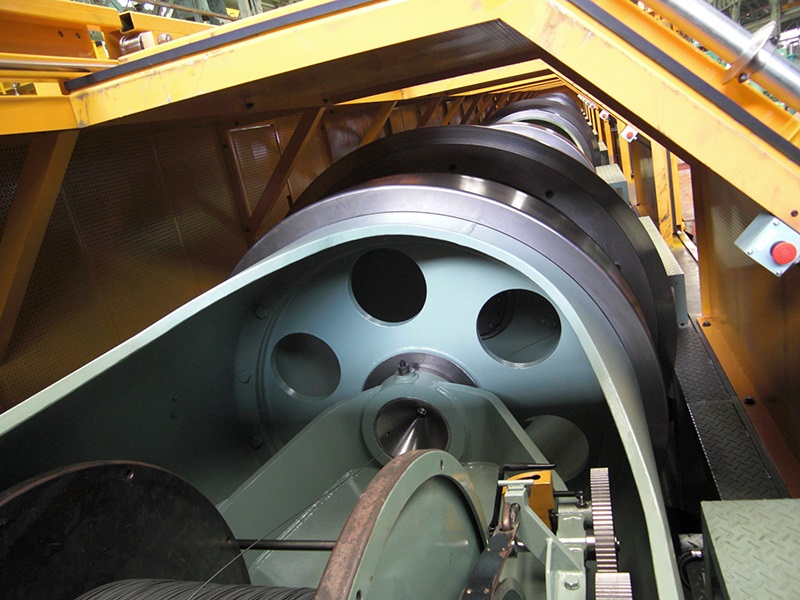

Model PSC1000x6B
Model PSC1000x6B
Model PSC1000x6B
Model PSC1000x6B

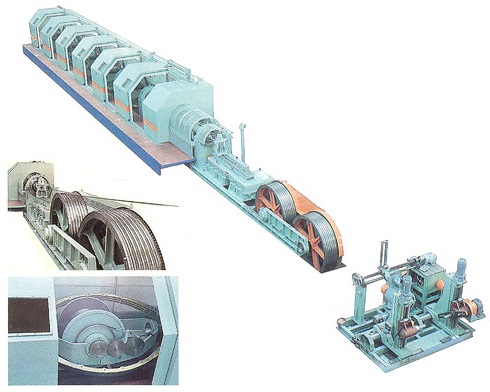

Model PSC2030x9F
Model PSC2030x9F
機種回転数(r.p.m)最大ロープ径(mm)モーター(kW)
PSC500x6B 130/85 22 18.5
PSC600x6B 110/60 28 22
PSC750x6B 80/50 36 30
PSC1000x6B 50/30 45 45
PSC1250x6B 40/24 60 75
PSC1500x6B 30/18 80 90
PSC1850x6B 20/12 130 150
スキップ型高速撚合機 ASS Series
・回転体の慣性モーメントを小さくする事で高速回転が可能で、回転数に比べ小馬力での運転となり省電力設備として最適です。
・弓ガイドにはローラーを採用し、通線経路はカテナリー曲線にて無理なく均一性が高い通線を実現。
・オプションにてリフターでのボビン脱着が可能で安全性・効率性にも有効です。

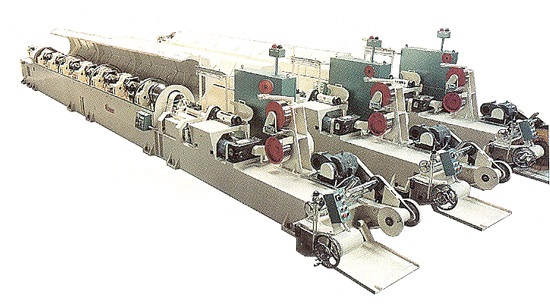

Model ASS450x6B
Model ASS450x6B
Model ASS1000x6B
Model ASS1000x6B
機種回転数(r.p.m)モーター(kW)単線径(mm)
ASS400x6B
ASS400x12B
1,400
1,300
30
45
2.2~0.7
ASS450x6B
ASS450x12B
1,300
1,200
37
55
2.6~0.8
ASS500x6B
ASS500x12B
1,200
1,100
37
75
3.0~1.0
ASS550x6B
ASS550x12B
1,100
1,050
55
90
3.2~1.2
ASS600x6B
ASS600x12B
1,000
950
75
132
3.5~1.4
ASS750x6B
ASS750x12B
800
750
75
150
4.0~1.6
ASS800x6B
ASS800x12B
700
650
75
150
4.5~1.8
ASS900x6B
ASS900x12B
600
550
90
150
5.0~2.0
ASS1000x6B
ASS1000x12B
500
450
110
190
5.5~2.2

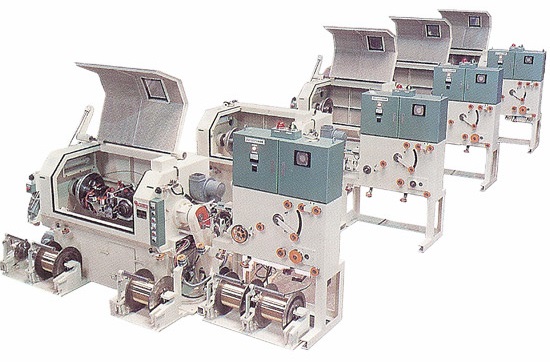

二度撚バンチャー BSH-s Series
・本体1回転で2度撚り出来る為、高速及び効率化に適しております。
・サプライは外側に設置となる為、サプライボビンの増設が容易です。
・クレードルにオーバーツイスター装置を設けている為、撚り崩れが少ない構造となっております。
・弓は鉄・樹脂製に加えカーボンファイバー製も取り揃え品種によりユーザー要望に応えます。
・サプライに撚り抜きサプライを採用する事で、念回値の低いステンレス線などの長尺取りも可能です。

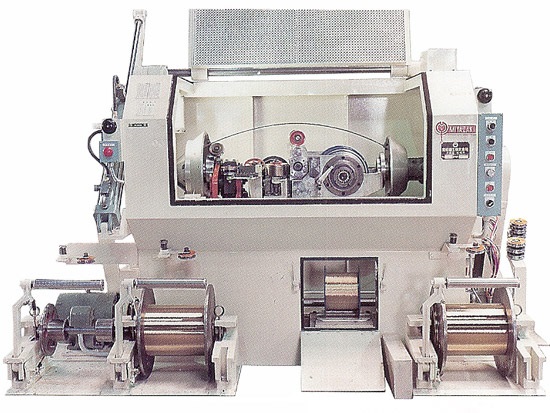

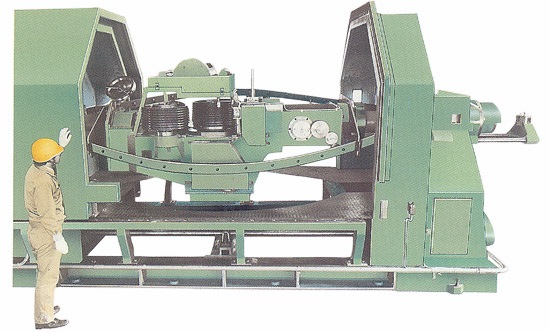

Model BSH915s
Model BSH915s
Model BSH760s
Model BSH204s
撚り返し付サプライ
撚り返し付サプライ

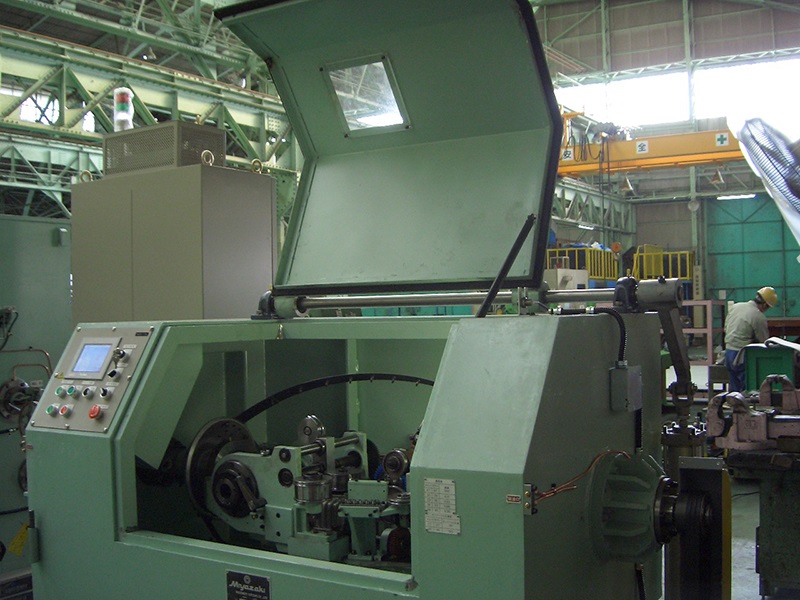

Model BSH300s
Model BSH300s
Model BSH300s
Model BSH300s
機種撚数/回転数
(t.p.m/r.p.m)
モーター(kW)単線径(mm)仕上げストランド径
(mm)
BSH250s 7,000/3,500 7.5 0.3~0.10 1.1~0.3
BSH300s 6,000/3,000 7.5 0.5~0.17 1.7~0.5
BSH400s 4,000/2,000 15 0.7~0.23 2.7~1.0
BSH500s 3,200/1,600 30 0.9~0.30 3.7~1.7
BSH600s 2,400/1,200 37 1.2~0.40 5.3~2.4
BSH760s 1,600/800 45 1.8~0.60 7.5~3.4
BSH1000s 1,100/550 55 2.0~0.67 8.7~4.0
BSH1270s 900/450 55 2.5~0.83 11.0~5.0
