横型単頭伸線機/下取型単頭伸線機/ベンダー式伸線機

横型単頭伸線機/下取型単頭伸線機/ベンダー式伸線機
  • 近年拡大するCH鋼線を筆頭に様々な鋼種に対応した
    1パス伸線機をご提案します。
  • 25mm以上の太径線材には横型、25mm以下の中径に適した
    下取型、様々なコイル外形を作り出すベンダー式の3種を
    ご用意しております。
横型単頭伸線機 HD Series
  1. 横型伸線機はスリップレスシンプル作業の巻き落し式と高品質、環境面を追及した「巻き落し式」の2種類を用意。
  2. 作業者の安全を確保する「自動チャックシステム」
  3. 最大限の歩留工場を考慮した「ボックストラバースシステム」及び「ダイストラバースシステム」
  4. 複数のコイル輪径に対応したベンダー式伸線機。

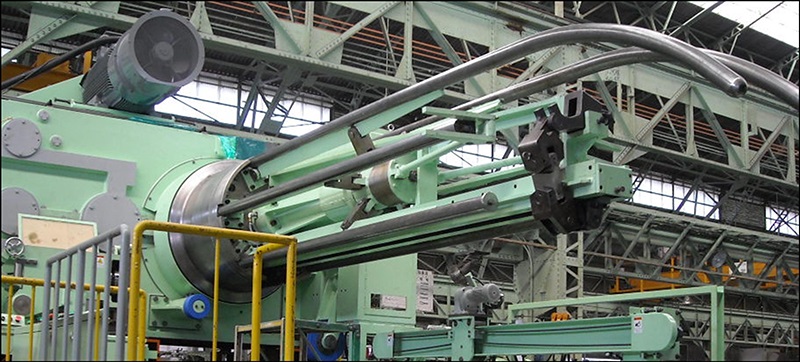

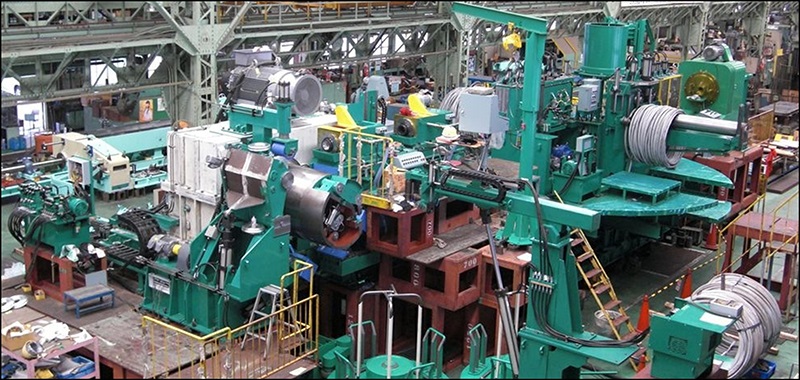

Model HDW1050-A 横型単頭伸線機(巻き上げ式)
Model HDW1050-A
横型単頭伸線機(巻き上げ式)

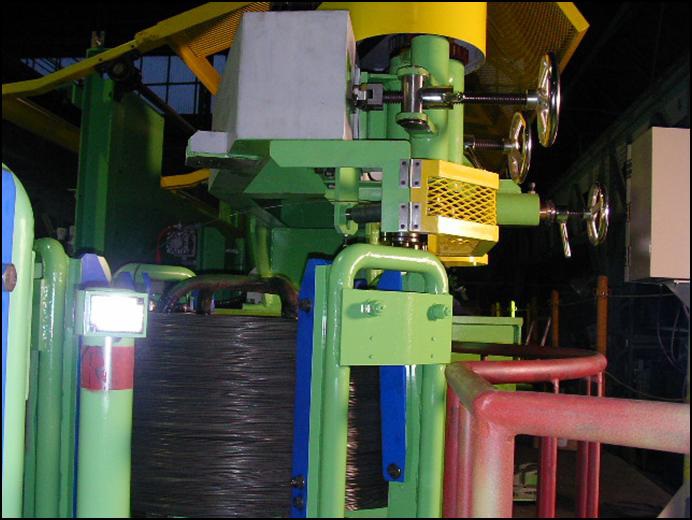

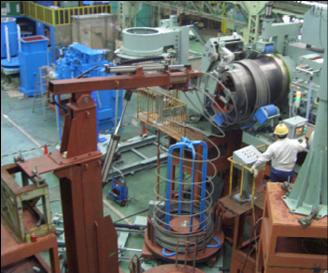

左右巻き対応エレベーターダイス Model HDW1050-F 横型伸線機(巻落式)
左右巻き対応エレベーターダイス
Model HDW1050-F
横型伸線機(巻落式)

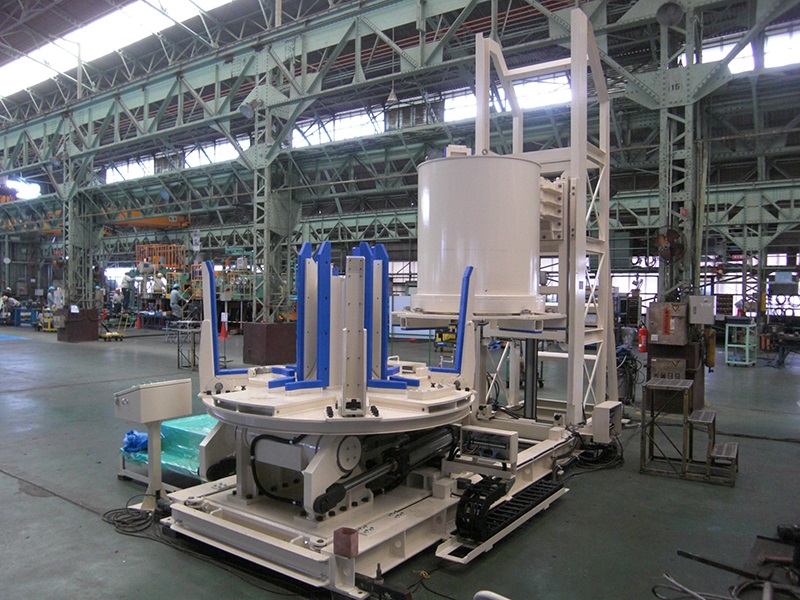

加圧結束用線受台
加圧結束用線受台
Model HDW1050-F 横型単頭伸線機(供給コイル左右巻き対応)
Model HDW1050-F
横型単頭伸線機(供給コイル左右巻き対応)
型式 HDW HDV HDT HDS HDR HDA
標準ブロック径(ømm) 900~1200 900~1200 900~1200 800~1000 700~900 600~800
引抜力(kg) 25,000 18,000 12,000 8,500 6,000 3,500
仕上線径(ømm) 18~40 14~32 14~32 10~26 6~20 4~14
仕上線速(m/min) 80 80 100 100 120 120
モーター(kW) 90~190 90~190 75~110 75~100 55~90 45~75
下取型単頭伸線機 UD Series
・トンス内蔵、自動トンス開放機構、ダイス傾斜機構、ダイストラバース機構など多彩な機構にて安全性、作業性、効率性が高い設備提案が可能です。
・皮むきダイスにてシェービング作業も可能です。
・線受台は台車式、ターンテーブル式などコスト、設置スペース等の関係から提案、採用が可能です。
・左右巻き対応や探傷器のインラインも対応可能です。

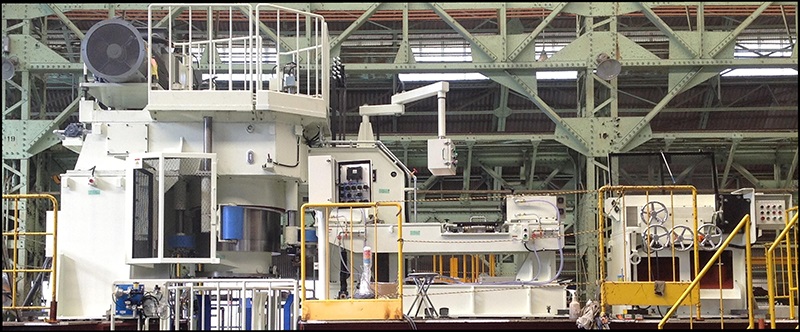

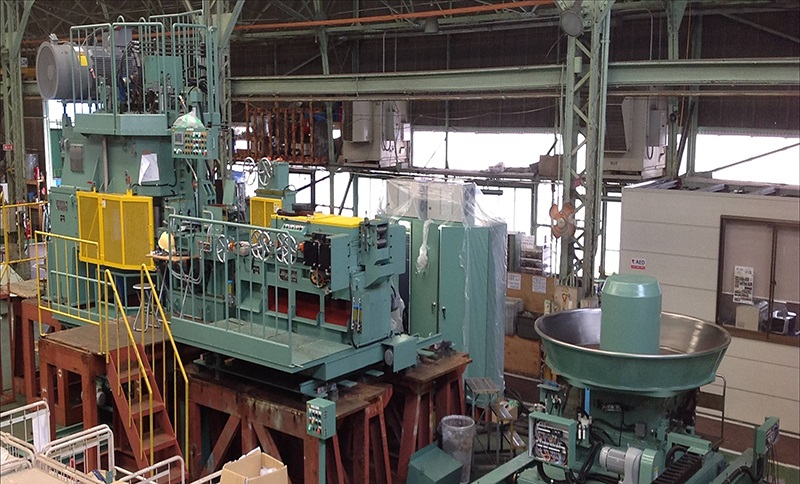

Model UDT1000-C1 部分疵取りライン
Model UDT1000-C1
部分疵取りライン

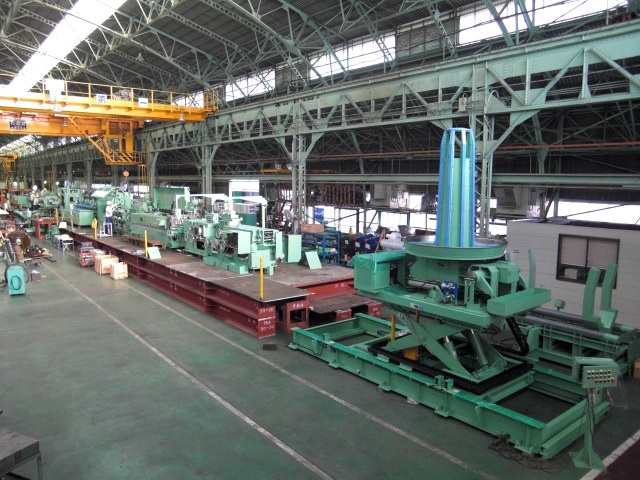

Model UDA915 シェービングライン
Model UDA915
シェービングライン

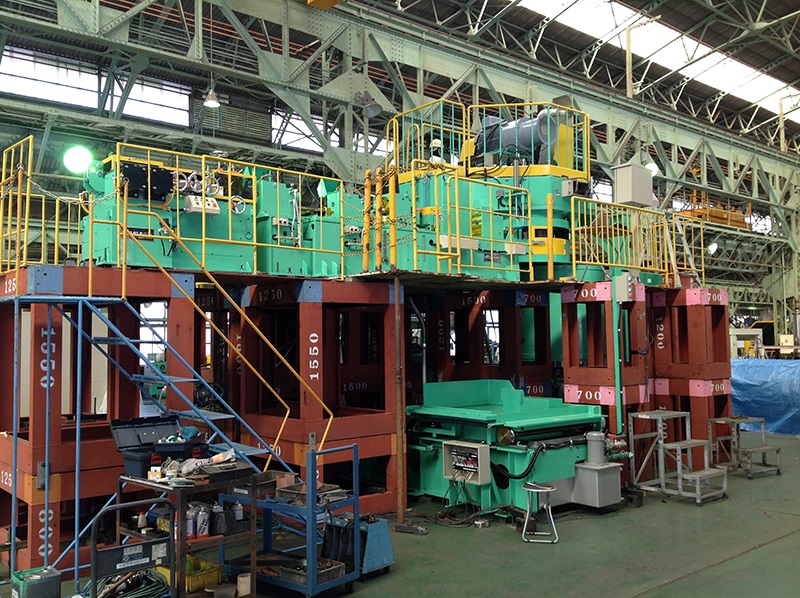

Model UDT900-C1 左右巻き対応型
Model UDT900-C1
左右巻き対応型
型式 UDW UDV UDT UDS UDR UDA UDC
標準ブロック径(ømm) 900~1200 900~1200 900~1200 800~1000 700~900 600~800 500~800
引抜力(kg) 25,000 18,000 12,000 8,500 6,000 3,500 2,300
仕上線径(ømm) 13~32 13~32 9~26 9~26 6~19 4~12 3~11
仕上線速(m/min) 100 100 120 120 150 150 150
モーター(kW) 90~190 90~110 90~110 75~90 45~75 30~45 22~37
ベンダー式伸線機 XD-BC Series
・ベンディングローラーにより任意のフリーコイル径を設定する事が可能です。またスプリングバックがない状態で巻き落とす事が可能です。
・鉄線、硬鋼線に限らずバネ材、アルミ線、銅線と疵に敏感な線材にも対応可能で多くの実績にてご利用頂いております。
・巻き取る線受台は台車式、ターンテーブル式などにて対応し、荷姿向上に対しエレベータ機構等の提案、採用も可能です。
・自動カット機構などもオプションにて取り揃えておりユーザー要望に対応します。
Model XDA710+BC-7-T3 ベンダー式伸線機
Model XDA710+BC-7-T3
ベンダー式伸線機

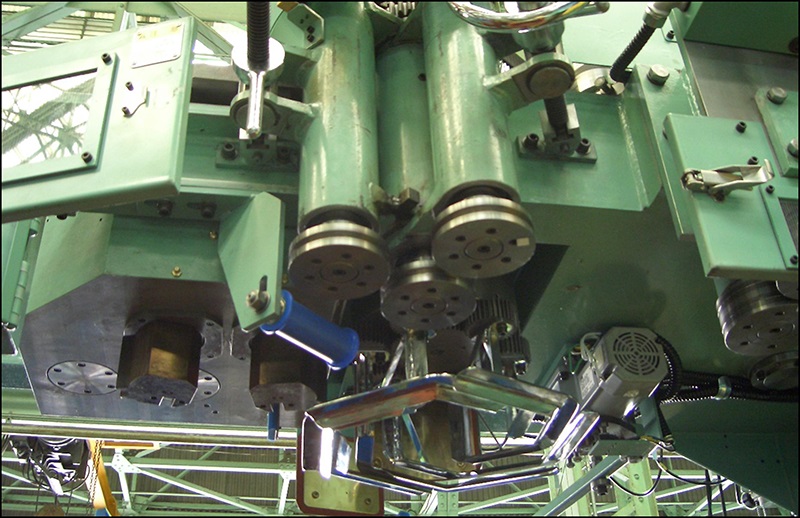

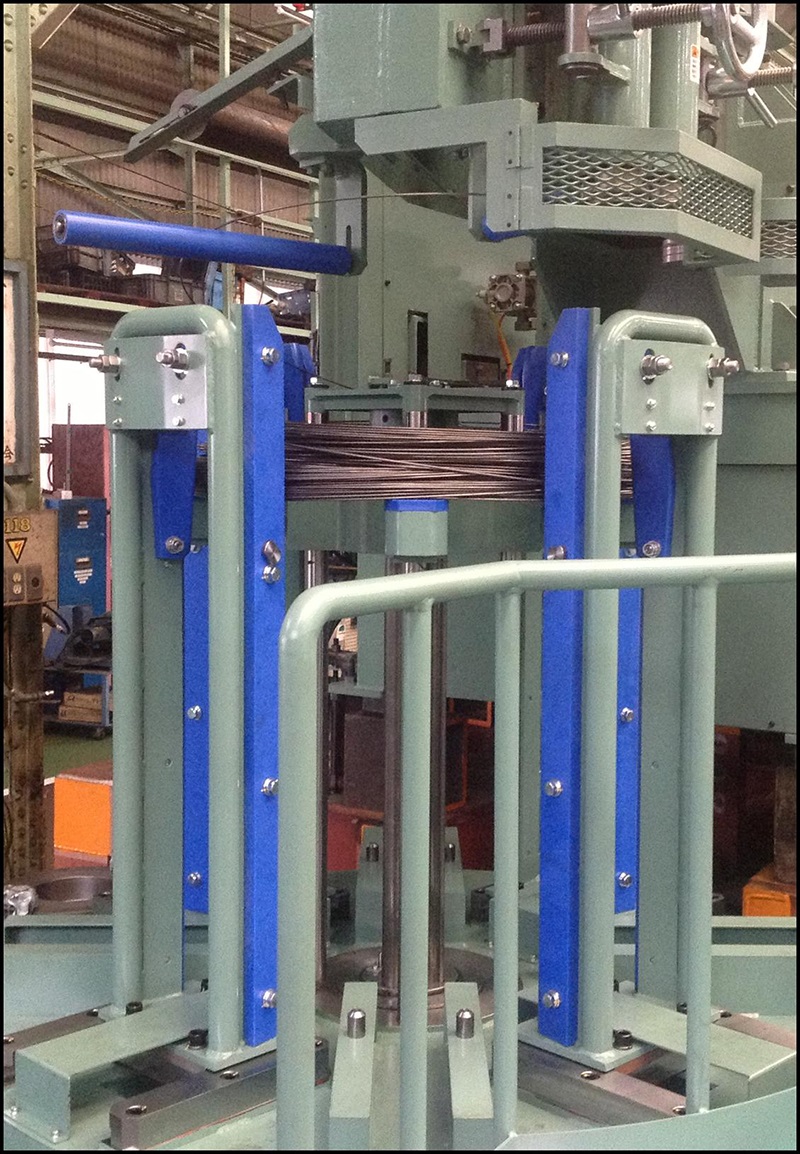

ベンディングローラー&自動カット部
ベンディングローラー&自動カット部

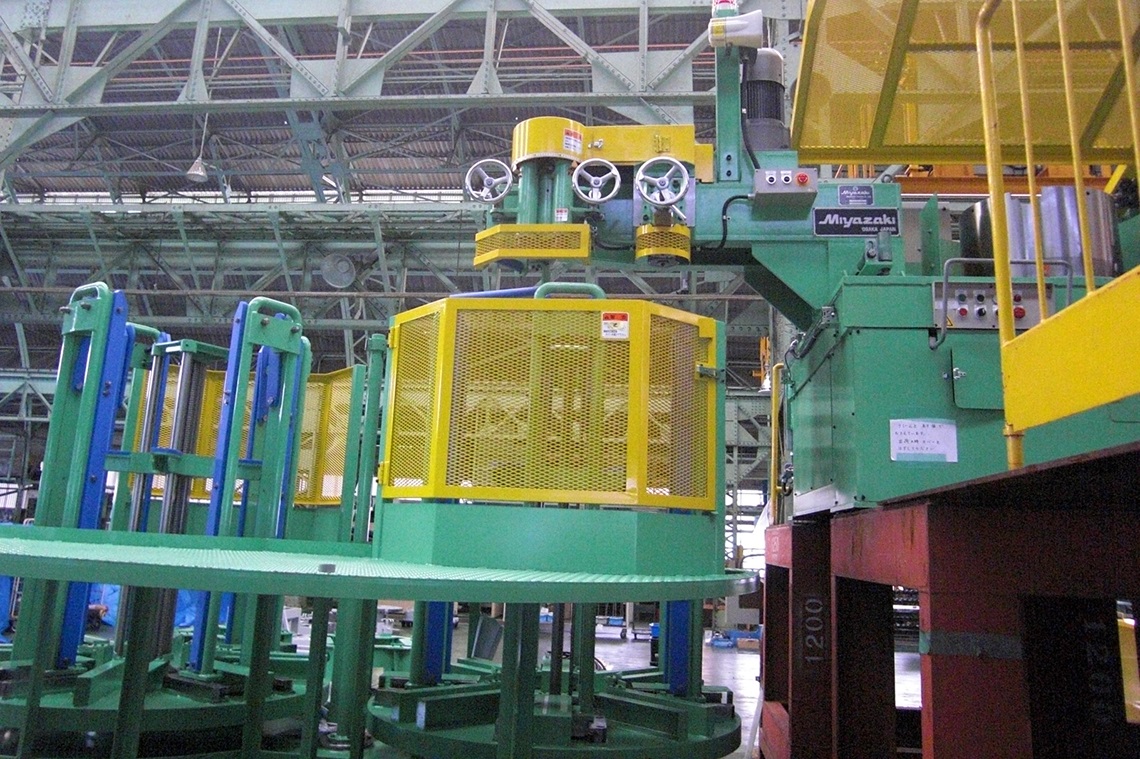

3個キャリアー用ターンテーブル式線受台
3個キャリアー用ターンテーブル式線受台

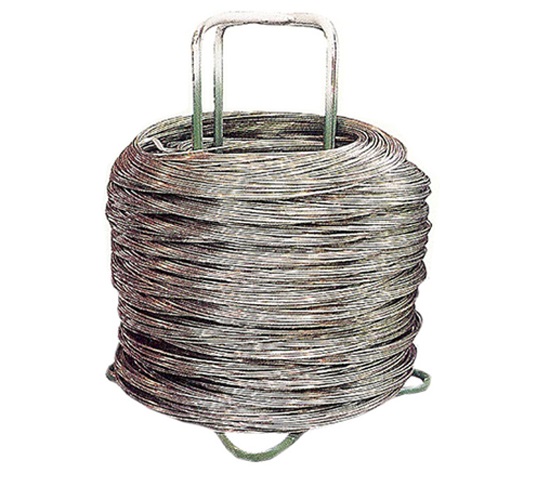

本機での製品荷姿例本機での製品荷姿例
型式 XDR XDA XDB XDC
標準ブロック径(ømm) 760 710 610(550) 460
引抜力(kg) 6,000 3,500 3,000 2,300
仕上線径(ømm) 8~17 5~12 3~10 1.5~4.5
仕上線速(m/min) 150 150 200 200
モーター(kW) 37~55 30~45 22~37 18.5~30
サプライスタンド/尖付機 Other
サプライ(ペイオフ)
- スイフト式、上取式、ハンガー式と用途に合わせ多彩なラインナップを提案出来ます。
尖付装置
- ロール式尖付、切削尖付、スエージング式と用途に合わせ取り揃えております。

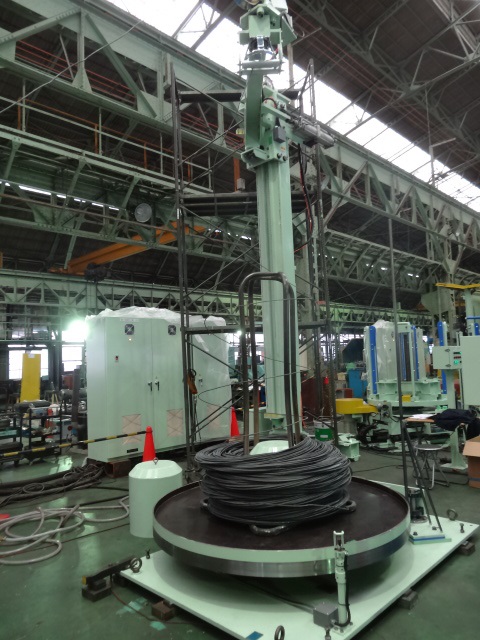

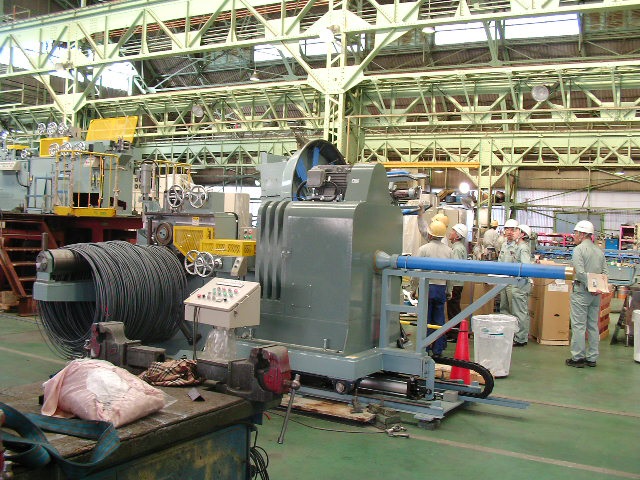

Model SDS1000 スイフト式サプライスタンド(オーバーラン防止制御付)
Model SDS1000
スイフト式サプライスタンド(オーバーラン防止制御付)
Model SDU2000 上取式サプライスタンド
Model SDU2000
上取式サプライスタンド
Model SDF2000x2H フリッパー式サプライスタンド
Model SDF2000x2H
フリッパー式サプライスタンド

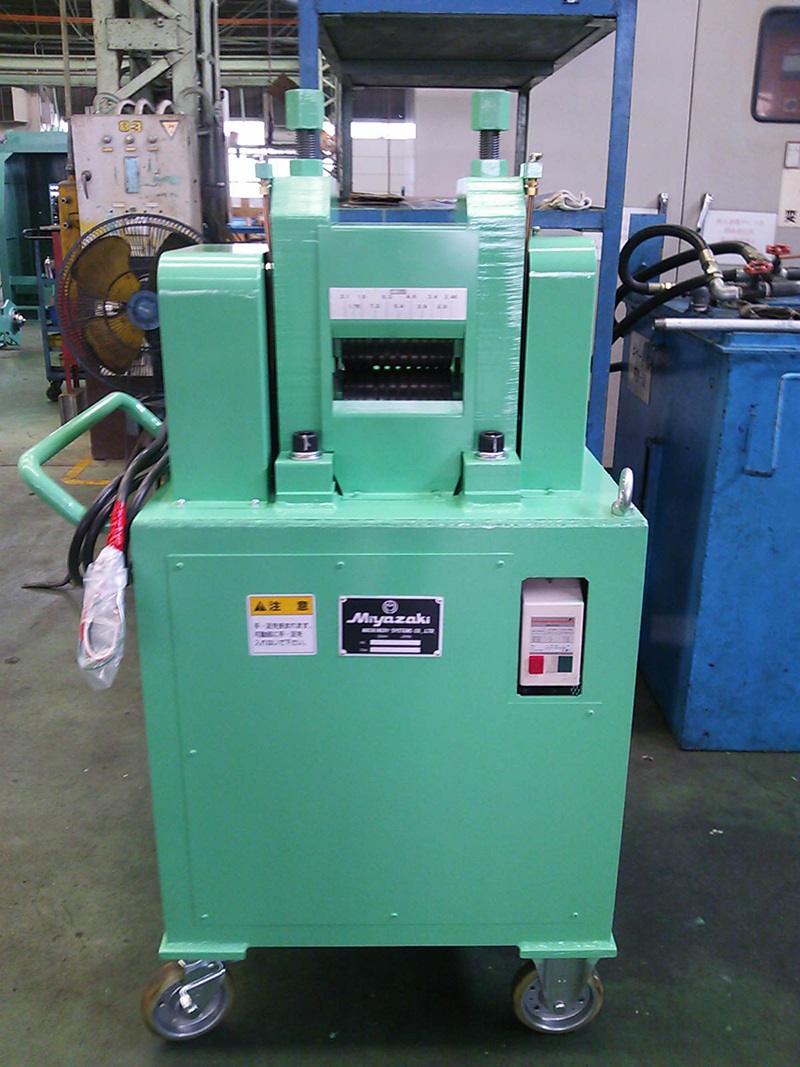

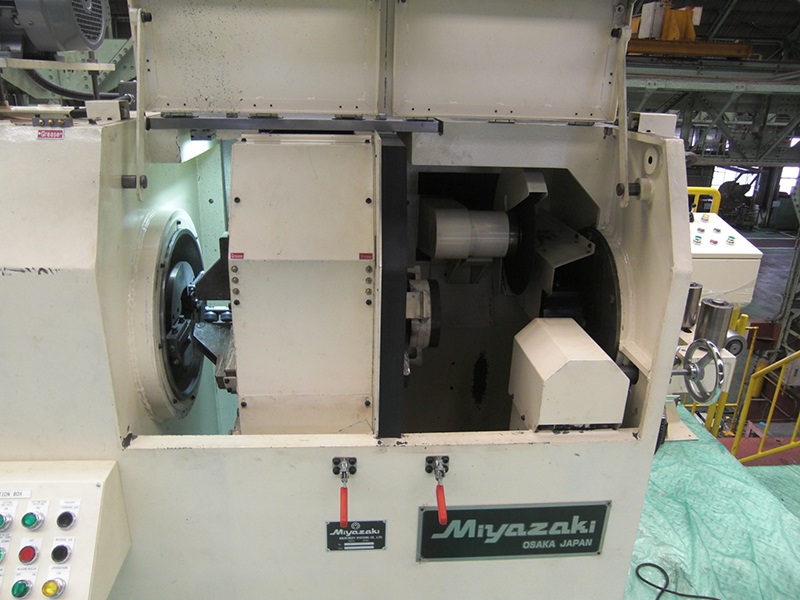

Model SPR100-C 尖付ロール機
Model SPR100-C
尖付ロール機
SPR75-C 尖付ロール機(細線用)
SPR75-C
尖付ロール機(細線用)
